Calcolate il valore della resistenza

attraverso il Codice dei Colori.

Questo componente elettronico prende il nome direttamente dalla sua funzione: oppone resistenza al passaggio della corrente. Esistono in commercio dei valori predefiniti di resistenze, tuttavia è possibile, collegandone diverse assieme, creare un valore particolare in caso di necessità. Le resistenze hanno valori che vanno da pochi Ohm a diversi MOhm (MegaOhm).

Per chi non ha idea di cosa significhi:

1MOhm = 1megaOhm = 1.000.000 di Ohm
1KOhm = 1kiloOhm = 1.000 Ohm
1Ohm = 1Ohm = 1

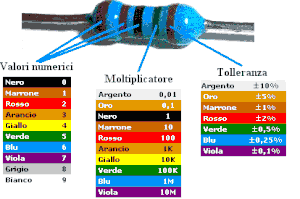

Codice colori delle resistenze:

Le bande colorate sul corpo della resistenza ne indicano il valore:
clik photo
clik photo
per le resistenze normali le due bande a sinistra indicano il valore numerico, ad esempio marrone e nero indicano 1 e 0 cioè 10; la terza banda è il moltiplicatore ed essendo marrone ci indica che dobbiamo moltiplicare il valore numerico per 10 quindi il valore finale di questa resistenza sarà di 100Ohm!



per le resistenze ad alta precisione si utilizzano ben 3 bande per indicare il valore numerico: in questo esempio con marrone marrone e nero otteniamo 110 come valore numerico mentre il moltiplicatore verde ci dice di moltiplicare questo valore per 100K (100.000).


Applicazione e funzionamento base:

Come abbiamo detto le resistenze oppongono resistenza al passaggio della corrente e questo secondo la Legge di Ohm (vedi articolo precedente) porta a due utilissimi effetti: una caduta di tensione e/o la diminuzione della corrente che circola in un circuito infatti:


R = V / I
Disponendo di un circuito base con un generatore

(ad esempio una batteria a 12volt):



La corrente che attraversa il circuito sarà:

I =  V / R       I = 12 / 100       I = 0,12A

Le resistenze possono essere collegate in serie:



Mettendo due resistenze in serie i loro valori vanno semplicemente sommati.
Oppure in parallelo:
Mettendo due resistenze in parallelo, la formula per calcolare il valore risultante è:

Rp = (R1 * R2) / (R1 + R2)

Il valore che risulta è sempre di poco piu piccolo alla resistenza minore.
